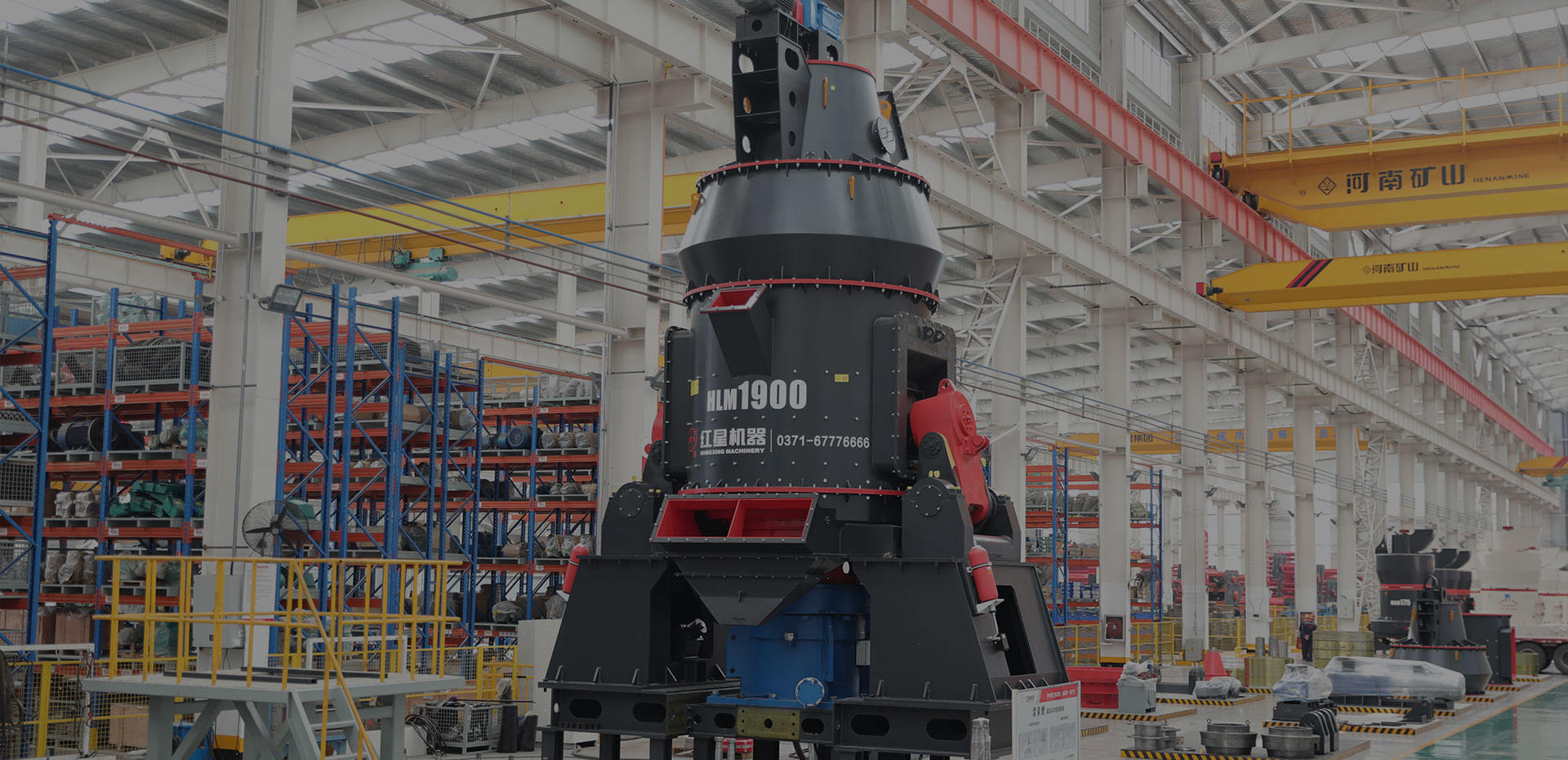

HLM系列立式磨粉機

HLM系列立式磨粉機是采用新型料床粉磨和部分外循技術，結合企業多年磨機生產制造經驗，潛心研究開發的大型高產節能粉磨產品，集粉磨、分級、烘干、輸送于一體，工藝流程簡單，可將塊狀、顆粒狀及粉狀原料磨成所要求的粉狀物料，布局緊湊，占地面積小，可露天布置，建筑費用降低，廣泛用于水泥、建材、冶金、化工、非金屬礦等行業。

產品優勢特點

01
清潔環保
整套系統釆用完全負壓運行，無粉塵外溢、環境清潔，成品收集釆用布袋式收塵器，除塵效率高。
02
高產節能
粉磨效率高、能耗低，輥盤結構設計合理，輾磨曲線長、輾磨面積大，磨輥和磨盤不直接接觸，輥套和襯板磨損少，使用壽命延長。
03
自動化程度高
釆用全自動控制系統，外置獨立稀油潤滑站，方便油品更換，液壓檢修裝置可以方便的使磨輥翻出機外。
04
成品粒形好
釆用動態環保選粉機，粒度分布集中，粒形好，變頻調速，產品細度調整方便。
05
綜合成本低
磨粉的同時，具備烘干功能，可通熱風，在磨內直接、多次與粉狀物料充分接觸烘干，節省一套烘干設備。

HLM系列立式磨粉機如何工作的？

當立磨機工作時，主電機通過減速機帶動磨盤轉動，固定的磨輥沿磨盤滾道自轉，物料從下料口落到磨盤中央，在離心力的作用下，從磨盤中央向邊緣勻速移動，經過粉磨滾道時，受到磨輥的碾壓，碾磨力由液壓加載系統提供，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。

烘干與粉磨同時進行，一次熱風通過風環均勻進入磨盤周圍，將經過輾磨從磨盤上切向甩出的粉碎物料烘干并輸送到上部選粉機處，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨（內循環），合格的細粉隨氣流一起出磨，被系統集粉器收集，即為成品；而少部分難粉碎且一次風吹不起的較大顆粒、雜質等通過風環跌落至磨機下部一次風室被刮料裝置排出機外，或經輸送設備由進料口進入立磨機重新粉磨（外循環）。

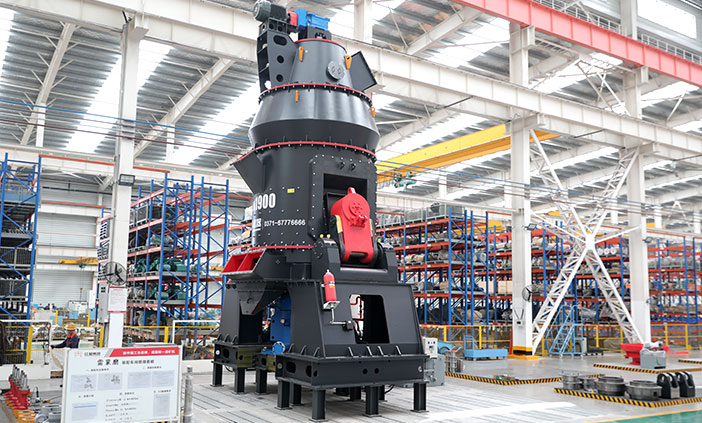

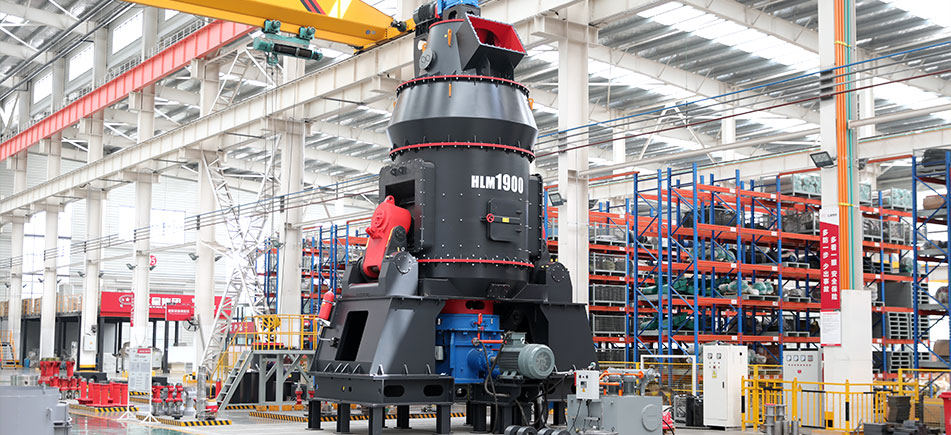

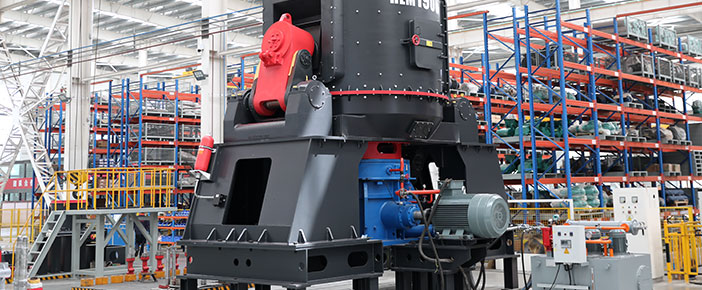

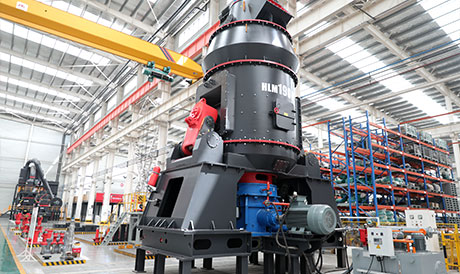

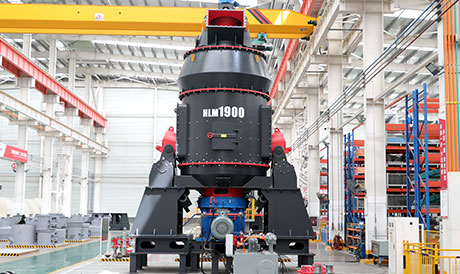

產品車間圖集

HLM系列立式磨粉機

點擊預約參觀廠區

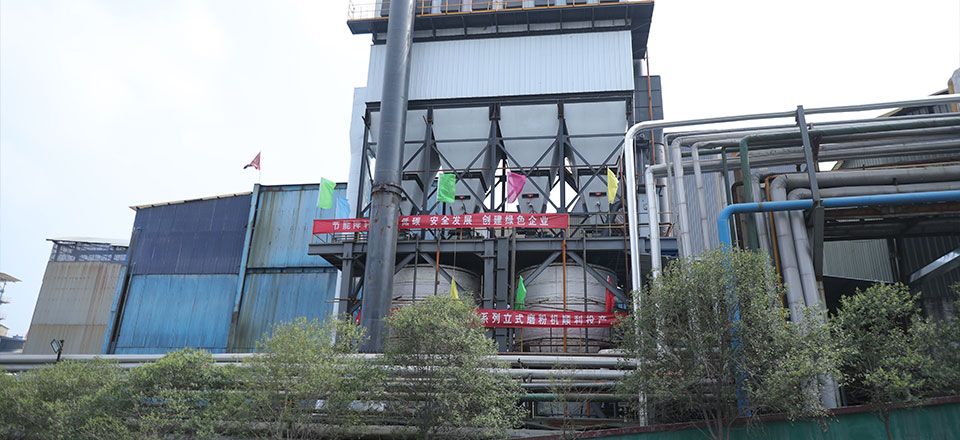

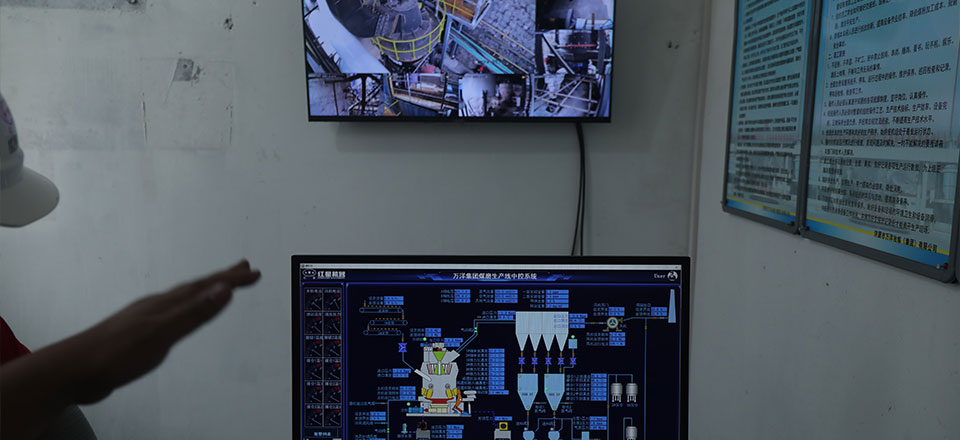

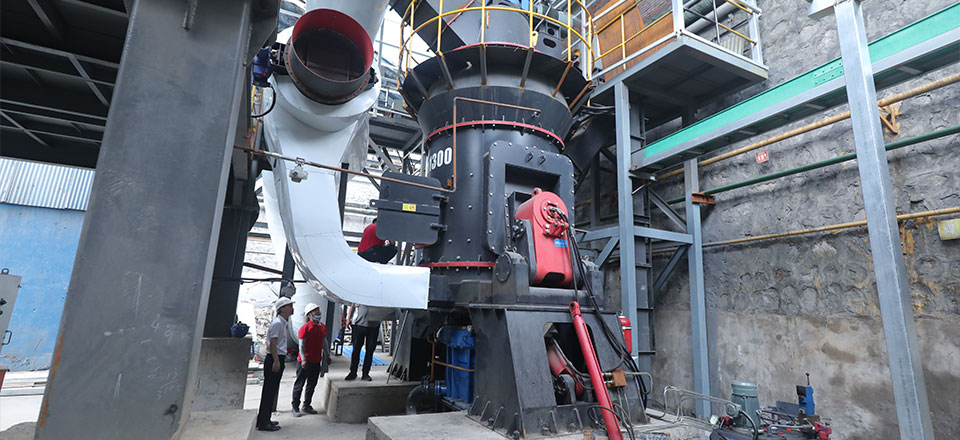

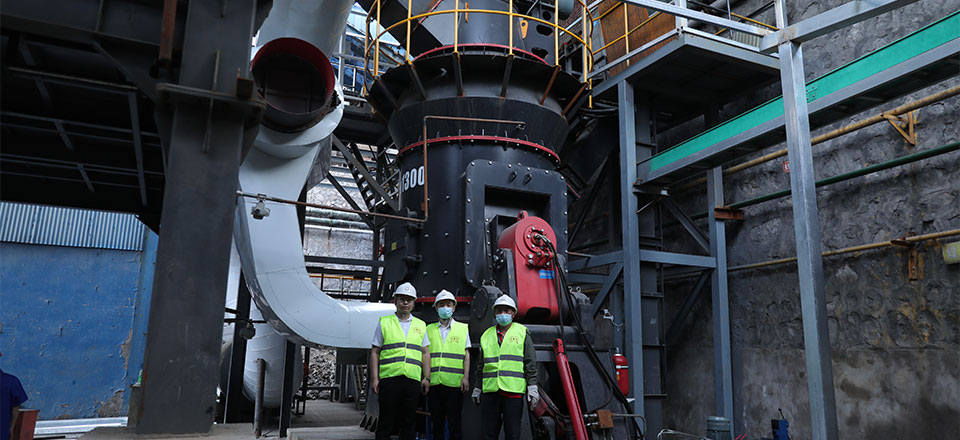

我們的客戶現場

點擊就近考察現場
點擊就近考察現場
點擊就近考察現場
點擊就近考察現場

選擇你想要的產品規格

HLM煤粉立磨
HLM立式礦磨
HLM礦渣立磨
HLM水泥熟料預粉磨立磨
HLM水泥立磨
HLM高細立磨

規格型號	產量(t/h)	煤粉細度	原煤水分	煤粉水分	主電機功率(kW)
HLM1200M	6—10	R0.08=5-15%	≤15%	≤1-5%	110-132
HLM1300M	10-15				160—200
HLM1500M	15—20				220—280
HLM1700M	20-30				280-355
HLM1900M	26-35				355—450
HLM2200M	35-50				450—560
HLM2400M	45-55				560-710
HLM2800M	60-80				900—1120

注:原煤哈氏可磨指數HGl≥55

規格型號	產量(t/h)	成品細度	原料水分	成品水分	主電機功率(kW)
HLM1300K	10-40	0.84-0.37mm (20-400 目)	≤15%	≤1%	200
HLM1500K	13-50				280
HLM1700K	18-70				400
HLM1900K	20-85				500
HLM2200K	35-135				800-900
HLM2400K	40-160				900-1120
HLM2800K	50-200				1120-1250
HLM3400K	70-260				1800-2000
HLM3700K	90-320				2500-2800

注：原料易磨性(Bond)指數≤13kw/t

規格型號	產量(t/h)	比表面積	礦渣水分	礦粉水分	主電機功率(kW)
HLM17-2N	6-10	≥420㎡/kg	≤15%	≤1%	200-220
HLM19-2N	8-13				280-315
HLM21-2N	10-15				400-450
HLM24-2N	12-18				500-560
HLM28-2N	22-30				900-1000
HLM35-3N	55-70				1800-2000
HLM42-4N	70-100				2500-2800
HLM46-4N	85-135				3150-3800
HLM53-4N	130-165				4500-5000

注：礦渣易磨性(Bond)指數≤25kw/t；鋼渣易磨性(Bond)指數≤30kw/t；粉磨鋼渣時產量下降約30-40%。

規格型號	產量(t/h)	產品細度		原料水分	主電機功率(kW)
規格型號	產量(t/h)	≤80μm	≤2mm	原料水分	主電機功率(kW)
HLM17-2Y	12-20	≥30%	≥90%	≤3%	200
HLM19-2Y	18-25				280
HLM21-2Y	25-35				400
HLM24-2Y	30-45				500
HLM28-2Y	60-80				900
HLM35-3Y	125-165				1800
HLM42-4Y	200-230				2500
HLM46-4Y	250-300				3150
HLM53-4Y	360-420				4500

注：原料易磨性(Bond )指數≤18kw/t

規格型號	產量(t/h)	比表面積	原料水分	成品水分	主電機功率(kW)
HLM19S	8-13	≥380㎡/kg	≤5%	≤1%	280-315
HLM21S	11-18				400-450
HLM24S	15-20				500-560
HLM28S	28-35				900-1000
HLM35S	70-80				1800-2000
HLM42S	95-110				2500-2800
HLM46S	130-150				3150-3800
HLM53S	160-200				4500-5000

注：原料易磨性(Bond )指數≤18kw/t

規格型號	入料粒度	產量(t/h)	產品細度	原料水分	主電機功率(kW)
HLM1200X	≤10	2-6	10-40μm,通篩率97%	≤4%	132
HLM1300X	≤10	3-10			220
HLM1500X	≤10	4-13			315
HLM1700X	≤15	7-18			450
HLM1900X	≤15	8-23			560
HLM2200X	≤20	13-35			800
HLM2400X	≤20	15-45			1000

注：莫氏硬度等級4級以下物料
